平焊法蘭

是指與容器或管道采用角焊縫連接的一種法蘭。屬任意式法蘭。設計時根據法蘭環與直筒段連接的整體性程度，分別按整體式或松式法蘭校核。法蘭環有帶頸和不帶頸兩種。與帶頸對焊法蘭相比，平焊法蘭結構簡單，用材省，但剛度及密封性不如帶頸對焊法蘭。平焊法蘭廣泛應用于中低壓容器和管道的連接。

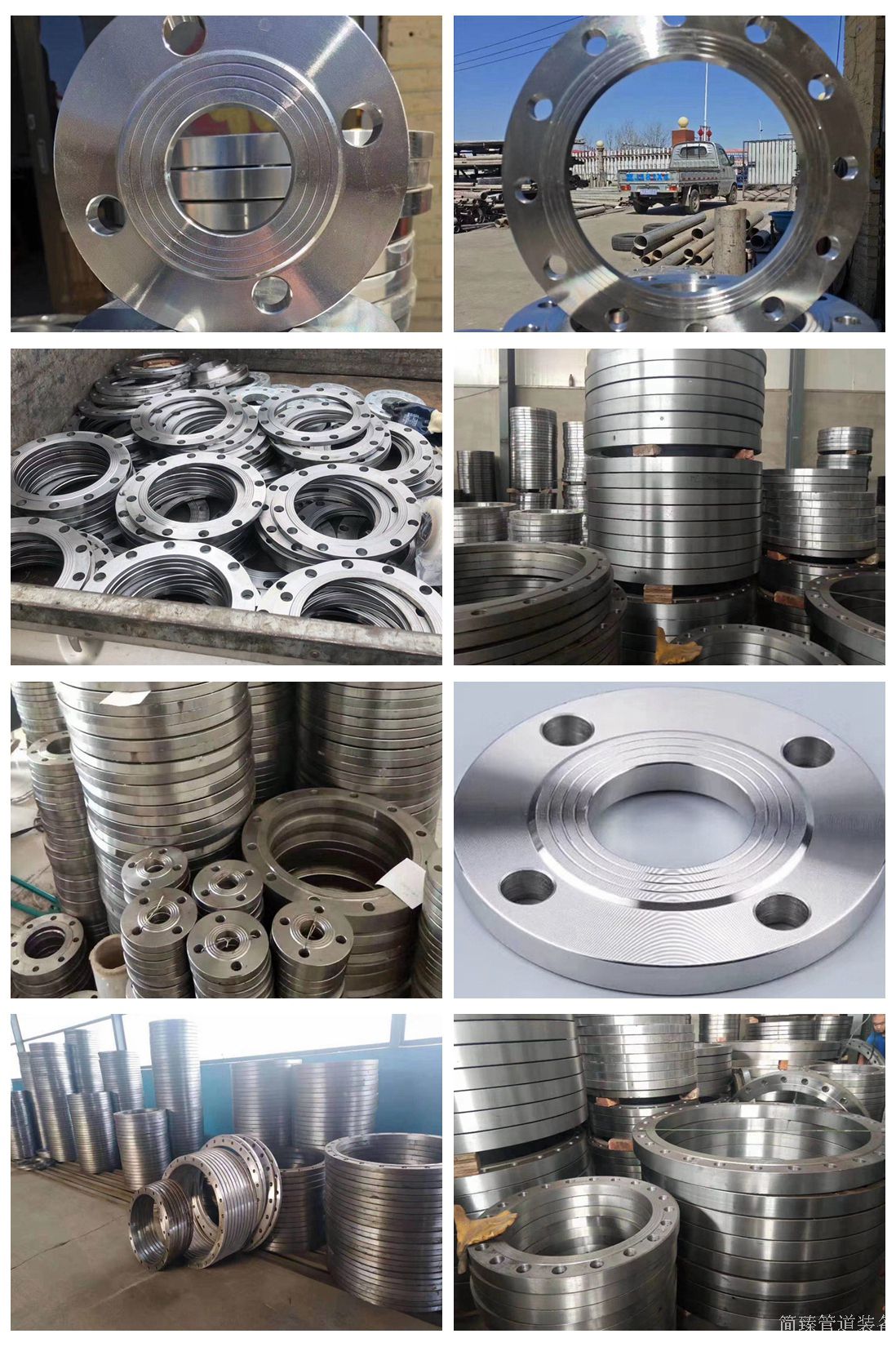

　　板式平焊鋼制管法蘭，帶頸平焊鋼制管法蘭

　　平焊法蘭適用于壓力等級比較低，壓力波動、振動及震蕩均不嚴重的管道系統中。平焊法蘭優點在于平焊法蘭焊接裝配時較易對中，并且價格比較便宜，因而得到了廣泛的應用。

　　產品規格 DN10-DN2000

　　平焊法蘭不允許直接與三通、彎頭等管件焊接，需要加直管段。

　　產品參數

　　(1).法蘭外徑：75mm-2190mm

　　(2).螺栓孔中心圓直徑：50mm----2130mm

　　(3).螺栓孔直徑：11mm-30mm

　　(4).螺栓孔數量：4個-48個

　　(5).螺紋：M10-M27

　　(6).法蘭厚度：12mm-58mm

　　(7).管子外徑 : A(17. 2-2032MM) B(14-2020MM )

　　(8).法蘭內徑：A(18-2036MM ) B(15-2024MM)

　　(9).法蘭理論重量：0.36kg--234.6kg(DN1800)

　　(10).法蘭壓力：0.25MPA-4.0MPA
